始博集团邀您共同见证张江科学会堂闪亮登场的那一刻

日期:2022-06-25 09:34:48
如果你是一名建筑爱好者,你一定会注意到近几年来城市中有越来越多的造型丰富个性化的建筑,从古罗马的早期窗户,到壮观的哥特式大教堂的彩色玻璃,到现在我们随处可见的玻璃幕墙,长期以来,建筑师一直着眼于其利用自然光照射空间并将室内与外部世界连接起来的能力。随着技术的进步,越来越多的玻璃建造了更多的立面,这背后精制钢的技术起到了决定性的作用。

作为国内精制钢幕墙系统技术规程联合主编单位的始博集团,在精制钢型材系统的研发,生产,销售、服务,咨询等相关工作领域均取得了瞩目的成绩。始博集团始终坚持以客户需求为导向,为客户提供组装、单元式钢架板块、空间网架结构等服务,目前很多主体为玻璃幕墙的大型项目中,都能找到始博集团产品的身影。

下面就带领大家走进始博集团最近的开工的项目——张江F系统曲面幕墙设计制造工程,见证一座恢宏大气的玻璃幕墙建筑的诞生史。



其实从某种意义上来说,幕墙施工的过程很像依葫芦画瓢地拼乐高,但不同之处是,每一块乐高都“来之不易”,需要经过无数道工序,进行多次打磨校验才能焊接到一起。而且玻璃幕墙造型常常是由不规则的图形构成,因此会产生无数个节点,这些节点需要经过拆分、A面加工、三位坐标设计、1:1放样、定位才能够完成制作。



根据运输条件的限制和现场安装的经济方便性,选取受力性能合理的板块进行拆分加工。


节点制作完成并不代表大功告成,这只是万里长征的第一步。接下来还要进行连接杆件的制作。图为杆件机器人在进行杆件的焊接工作。



由机器人操作的焊接工作避免了人工操作的误差,最大程度保障了杆件的平直度。

制作完连杆后,就要根据定位组装完成的节点,连接相应之间的杆件制作单元板块。始博集团严格控制质量,对接处错边偏差可以做到≤0.5㎜。

看一下单元板块整体组装初成品的效果,是不是已经有震撼的感觉了?



单元板块完成整体组装以后,还要进行对接焊缝的全熔透焊接和打磨。这样在涂装后,整个精制钢结构就会变成浑然一体的框架,根本找不到任何接驳的痕迹。


玻璃幕墙由于面积很大,因此要求保证每个单元板块的数据准确性。始博集团采用国内先进的三维扫描检测高精度仪器对单元框架的坐标进行复测,全自动分析实物与模型的偏差数据,将可能的误差降到最低。

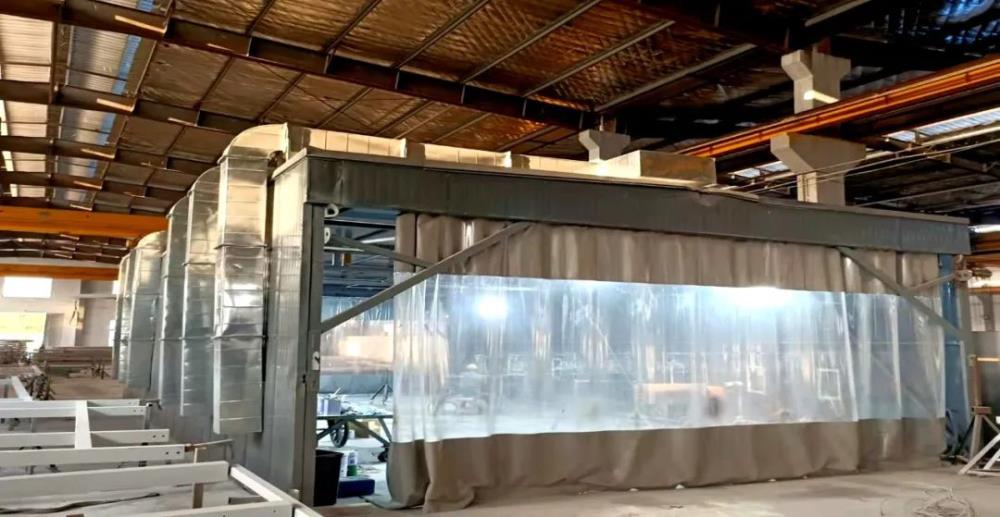

通过检验的单元板块开始进行表面除锈处理,在满足Sa2.5级、粗糙度达到40-70μm.4H的条件下进行环氧富锌底漆的喷涂,喷涂环境湿度不得大于70%。温度保证在5-30度内。



进行到这一步就要开始安装了吗?不,还需要根据土建单位提供的中心线及标高点进行主体结构核验。因为幕墙设计一般是以建筑物的轴线为依据,玻璃幕墙的布置应与轴线取得一定的关系。所以,必须对巳完工的土建结构进行复测。复测无误后放钢线,定出幕墙安装基准线。

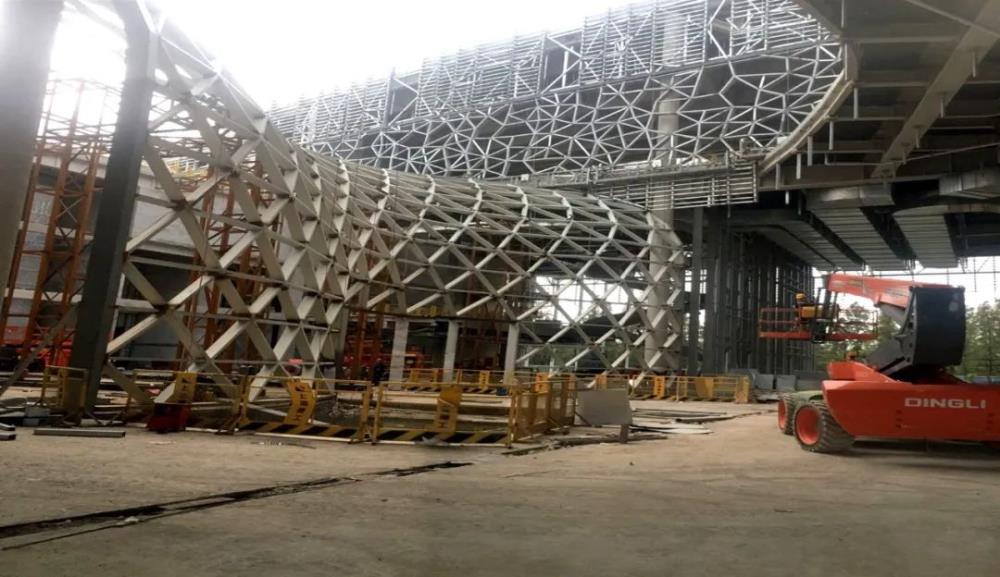

终于可以进行安装了,根据标线安装固定单元板块两端的固定主体结构,并根据图纸要求画出单元板块的安装位置,主体结构焊接牢固。准备接受视觉的冲击吧!

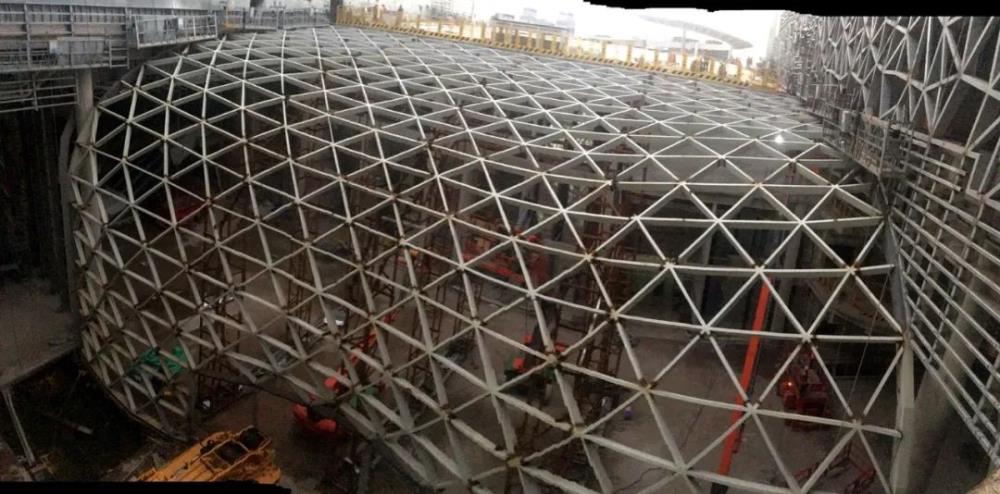

单元板块安装以后,最后使用三维全站仪对各个板块的坐标进行复测,保证符合图纸要求,一座恢宏大气的建筑就算是落地生根了。

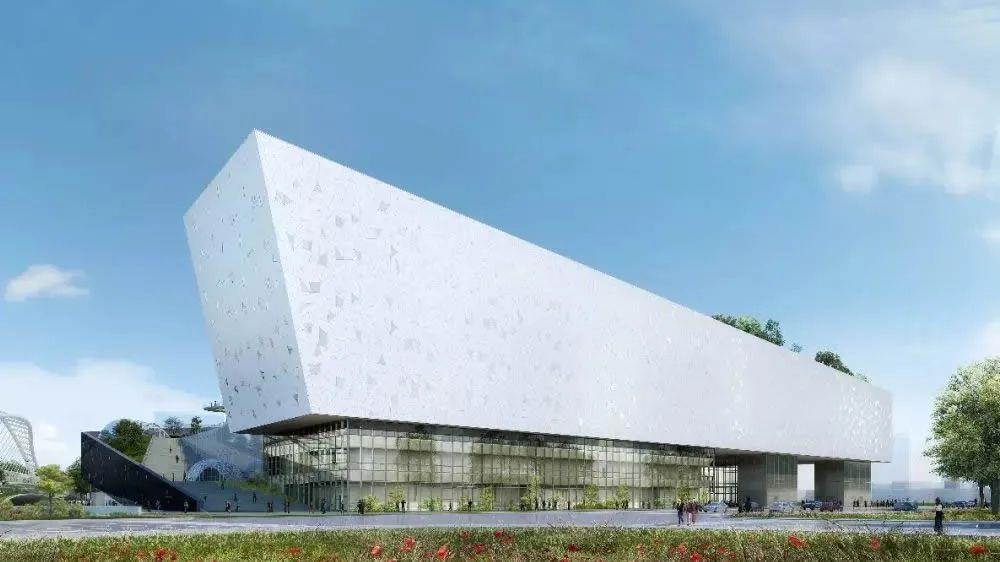

点睛之笔|张江科学会堂主入口效果图


在精良的生产设备和严谨的工艺技术保驾护航下,始博集团生产的精制钢具有外观平整度高、Rich selection直线度高、定制灵活、选型丰富、外观媲美铝型材、无R角、立体感强等多重优势,可满足大跨度,大空间,超大板块通透性、异形建筑内外丰富的建筑外观要求;在配合薄型防火涂料时可以实现2小时防火的安全防护功能;产品更纤细,更美观,更安全,耐久性更好,可与主体结构相同寿命。能够帮助客户更全面地掌控工期,降低成本的同时大幅度提成工程质量。




让我们共同期待张江科学会堂闪亮登场的那一刻,一起见证她的美丽的容颜!
